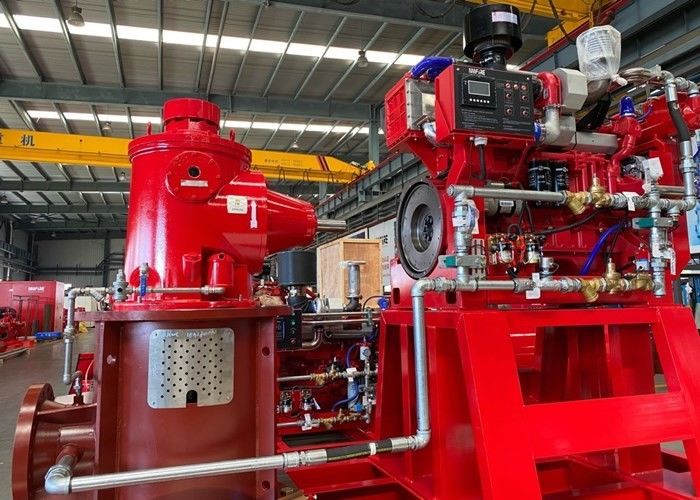

Bomba vertical accionada por el motor diesel de la turbina de 3500 GPM de los E.E.U.U. para la agua de mar

Bomba vertical de la turbina de 3500 GPM de los E.E.U.U. conducida por el motor diesel del fuego conveniente para la agua de mar

Introducción vertical de la bomba de la turbina

• Una bomba vertical de la turbina es una bomba centrífuga especial diseñada para extraer el agua de un depósito o ésa es bien profundamente subterráneo. Es uno de los dos tipos principales de bombas de la turbina y se refiere a veces como una bomba de la turbina del línea-eje o bomba bien profunda de la turbina.

• Los dos tipos principales de bombas de la turbina son bombas sumergibles de la turbina y bombas verticales de la turbina. Mientras que el motor eléctrico en una bomba sumergible está situado bajo el agua en la base de la bomba, el motor en una bomba vertical de la turbina está situado sobre la tierra y ha conectado a través de un eje vertical con los impeledores en la base de la bomba.

• Sin embargo, la palabra “turbina” en el nombre de la bomba es algo inadecuada porque este tipo de bomba no tiene cualquier cosa hacer con una turbina.

Parámetro básico:

Usos
La bomba vertical de la turbina se utiliza sobre todo en caso de que una bomba sumergible no pueda ser utilizada porque el flujo excede la gama de turbinas. Estos tipos de bombas también se utilizan para suministrar el agua a los municipios que dependen del agua subterránea en vez del agua superficial, y para suministrar el agua del fuego y el agua del maquillaje para las plantas industriales.

Cómo trabaja:

La bomba vertical de la turbina es conducida normalmente por un motor de inducción eléctrica de la CA o un motor diesel vía una impulsión de ángulo recto. El extremo de la bomba consiste en un impeledor giratorio que se una a un eje y dirige el agua bien en una cubierta del difusor conocida como cuenco.

Las bombas con arreglos graduales utilizan varios impeledores en un solo eje para generar de alta presión que sería requerida para el agua de bombeo de pozos más profundos o cuando sea de alta presión (cabeza) se requiere en el nivel del suelo.

Una bomba vertical de la turbina funciona cuando el agua viene a través de la bomba de la parte inferior a través de un dispositivo acampanado conocido como campana de la succión. El agua entonces se traslada al impeledor de la primera fase, que aumenta la velocidad del agua. El agua entonces se traslada al difusor que encajona directamente sobre el impeledor, donde la energía de la alta velocidad se transforma en alta presión. El difusor que encajona también dirige el líquido en el impeledor siguiente situado directamente sobre la cubierta del difusor. El proceso se enciende a través de todas las etapas en la bomba.

La línea de bomba de VTP se diseña normalmente para actuar en pozos o colectores de aceite. Su montaje del cuenco consiste sobre todo en un caso o una campana de la succión, uno o más cuencos de la bomba y un caso de la descarga. El montaje del cuenco de la bomba se coloca en el colector de aceite o en una profundidad para proporcionar bien la inmersión apropiada.

Límites de la operación
Capacidad ³ /h (60.000 gpm de hasta 13.636 m de los E.E.U.U.)
Cabeza hasta 762 m (2.500 pies)
Barra máxima de la presión 74 (1.080 PSI)
Temperatura 0 a ºC 121 (32 a ºF 250)
De los usos el pozo profundamente, irrigación, colectores de aceite, condensado, puede bombear los requisitos, servicio de incendios, municipal, industrial

Ventaja:

Prueba y equipo de primera clase de la inspección.

La certificación de la UL representa los estándares técnicos más altos del mundo de la certificación del fuego, pero también significa que los productos de fuego certificados deben soportar el proceso más extremo, más duro de la prueba, el propósito de la certificación diseñado para verificar si el producto cumple los requisitos del funcionamiento, de la seguridad y de calidad, para alcanzar el propósito de la protección de la propiedad.

Servicio:
